Как выбрать автокран: длина стрелы, грузовысотные характеристики, правила безопасности.

1.1 Универсальность кранов серии КС (Клинцы, Ивановец, Галичанин)
В нашей стране наиболее востребованной и доступной техникой по-прежнему остаются три вида автокранов: «Ивановец», «Галичанин», и Клинцы». Несмотря на разные подходы к производству подъемной техники, каждый из них прочно занимает свою нишу в зависимости от требуемой задачи в строительстве.
Почему 25 тонн-золотой стандарт:

• Запчасти доступны и всегда имеются в наличии вне зависимости от региона, поэтому интервал ремонта сокращается.
• Техника стоит гораздо дешевле в сравнении с импортными аналогами со схожими характеристиками.
• Автокраны подходят для непростого климата, бездорожья.

1.2 Обзор основных задач: от малоэтажного строительства до монтажа промышленного оборудования.
Для каких задач подходит каждый из видов автокранов?

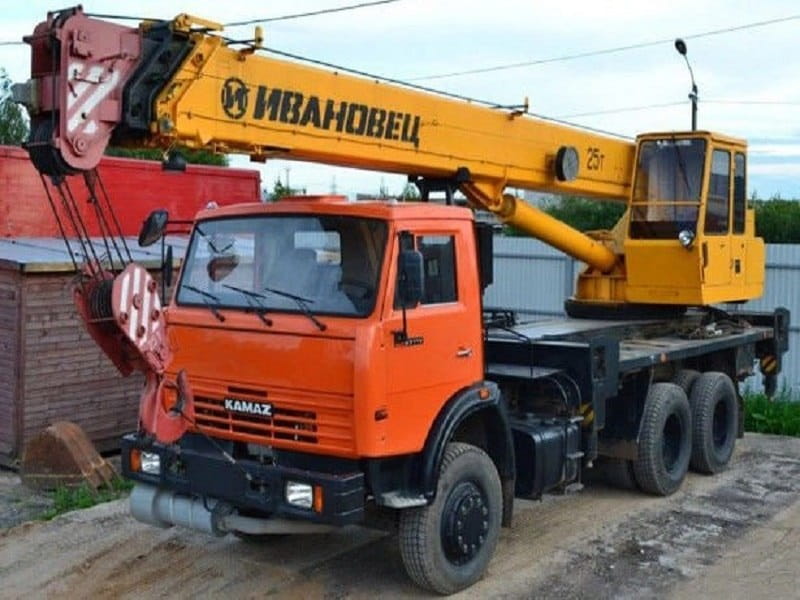

«Ивановец» подойдет для выполнения максимально простых строительных работ в городских условиях, например, погрузочные работы, малоэтажное строительство. Важно, чтобы подъездные пути были хорошо проходимые. Длина стрелы автокрана 25 тонн должна обеспечивать хорошую доступность в любой течке объекта.

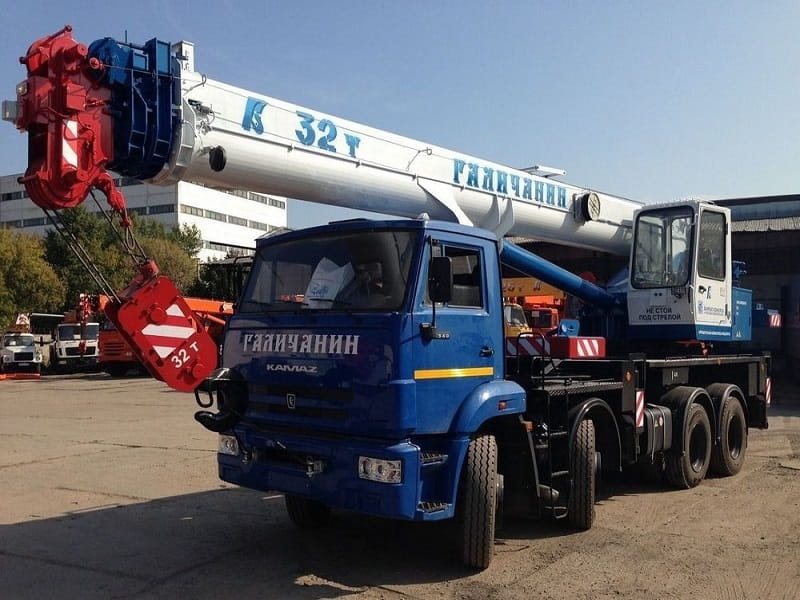

«Галичанин» отлично себя покажет при монтаже громоздких конструкций, при строительстве мостов. Подойдет для сложных объектов. Плохие дороги ему нипочем, ведь этот производитель часто оснащает технику вездеходными шасси.

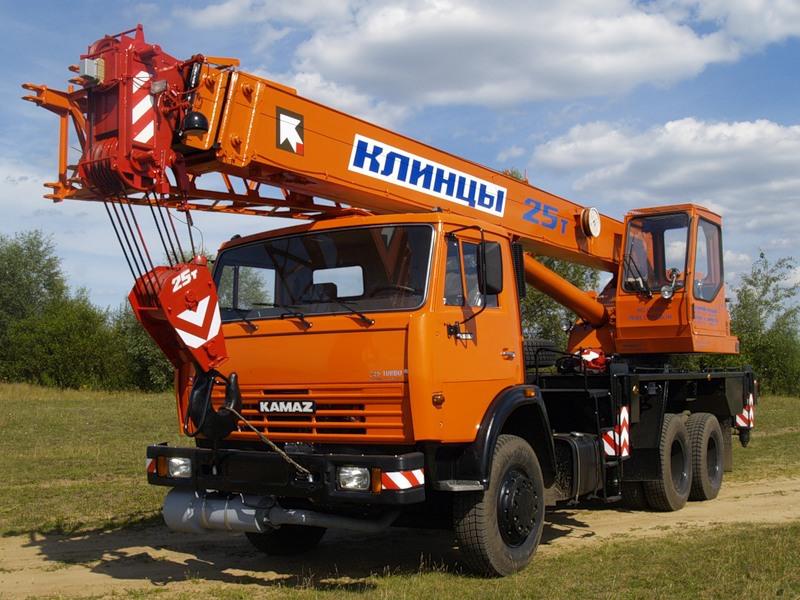

«Клинцы» хороший вариант для работ в плотно застроенной местности, кран отличается проходимостью и маневренностью благодаря своей компактности и короткобазным шасси.


2.1. Понятие вылета стрелы автокрана: почему это важнее, чем просто длина.
Длина — стрелы-это расстояние от основания стрелы до ее крайней точки. Угол подъёма не учитывается. Вылет — стрелы-это расстояние между осью, на которой вращается поворотная платформа и вертикальной оси крюка, когда он находится в рабочем положении. Вылет зависит от угла наклона стрелы или применения специальных приспособлений. Чем выше поднимается груз, тем вылет меньше. Вылет стрелы влияет на грузоподъемность крана.

2.2. Модельный ряд
Китайские производители выпускают стандартный модельный ряд техники, у которого длина стрелы автокрана равна 25 тонн. К ним относятся: XCMG XCT25L5_S ( автокран грузоподъемностью 25 тонн, длина стрелы 10,5-41 м LiuGong LTC250T5 (длина стрелы до 45 м, грузоподъемность 25 тонн)

2.3. Геометрия работ: как радиус поворота и вылет влияют на возможность работы в стесненных городских условиях.
При работе в стесненных условиях городских построек имеют огромное значение управление вылетом и радиусом автокрана. Радиус поворота, а также угол наклона часто приходится снижать, чтобы не зацепить находящиеся рядом объекты. При проведении расчетов следует брать во внимание тормозной путь стрелы. Отклонение поворота должно быть на пару градусов раньше, чем установленная зона. Этот фактор следует учитывать в расчетах. Грузоподъемность стрелы автокрана всегда снижается, когда увеличивается вылет стрелы, потому что техника становится менее устойчивой. В условиях города с множественными застройками следует применять автокран с телескопической стрелой для большей маневренности. Вылет стрелы снижают, чтобы не зацепить сооружения.

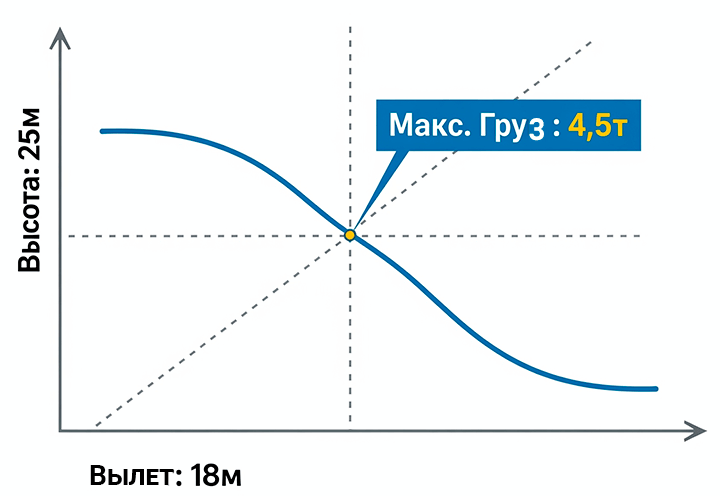

3.1. Чтение графиков ГВХ: как понять, сколько кран поднимет на конкретной высоте и удалении.
Грузовысотная характеристика автокрана очень важна при выборе техники, ее показатели находятся в технической документации. В каждом паспорте техники имеется диаграмма или табличные значения - это и есть грузовысотные характеристики автокрана. Они помогают верно определить точный подъем веса, зная вылет стрелы и высоту подъема.

Прочесть график легко. Для этого выберите на оси по горизонтали вылет стрелы, который вам необходим для работы, а по вертикали необходимую высоту. В том месте, где точки пересекутся между собой, определяется максимально возможный для подъема вес. Важно: В случае, когда точка пересечения определяется в нижней или левой части одной из кривых проводить работы можно. Когда выше или правее, этого делать не нужно. На значения ГВХ влияет рабочая зона, то есть само пространство, где перемещается груз. Как правило она равна 360 градусов вокруг оси, но если выдвинуть аутригер не дают какие-либо объекты, то зона может быть ограничена.

3.2. Максимальный вес под собой: сколько реально может приподнять кран на минимальном вылете.
Какая грузоподъемность автокрана при минимальном вылете стрелы? Грузоподъемность автокрана при минимальном вылете стрелы называется номинальной, она обязательно указывается в паспорте. Реальную же максимальную длину стрелы автокрана и грузоподъемность просчитывают по графику ГВХ.

3.3. Зависимость грузоподъемности от вылета: почему на 20 метрах кран 25 тонн может поднять всего 1-2 тонны

Что нужно учесть при выборе грузоподъемности крана:

• Вылет стрелы является ограничителем. Тут работает сила притяжения. При увеличении размаха стрелы устойчивость техники падает, сильнее опрокидывающий момент. Кран может удержать лишь минимальный вес.
• При поднятии груза на большую высоту стрела выдвигается максимально и угол наклона увеличивается. В то время как вес снижается. В этом случае для увеличения большей грузодоступности можно использовать гусек.
• Влияние аутригеров и погодных условий. При сильном ветре или плохо закрепленной опоре устойчивость техники также снижается и грузоподъемность становится меньше.

4.1. Автокраны-вездеходы (6*6): работа на бездорожье, рыхлых грунтах и строящихся объектах без дорог.
Автокран вездеход представляет собой технику повышенной проходимости, созданную для работы на бездорожье и в сложных погодных и климатических условиях. Они имеют полный привод 6*6 4.2. Шоссейные модели: маневренность и экономичность при работе в городе.
Шоссейные модели подразумевают задний привод 6*4, и созданы для работы в городских условиях. В таблице показана сравнительная характеристика обоих видов кранов и их главные отличия.

Характеристика	Шоссейный кран	Автокран вездеход	Преимущества
Тип привода	6*4, 8*4 с задним приводом	6*6, 8*8 с полным приводом	Лучшая проходимость вездехода в грязи или снегу
Вид шасси	Клиренс стандартный, рама длинная	Увеличен дорожный просвет, база короче	На местности со сложным рельефом у вездехода маневренность лучше
Степень давления на почву	Высокое с большой концентрацией	Шины шире, поэтому давление распределенное	У шоссейника выше риск повредить подъездные коммуникации
Необходимая площадка	Требует ровной и утрамбованной площадки	Работает на неподготовленном грунте	Вездеход не требует подготовки площадки

Таким образом становится понятно, что, если предстоит работа в условиях бездорожья, сложном климате, где нужна повышенная проходимость, там без автокрана вездехода не обойтись. Если же работать нужно в стесненных городских условиях, на ровном грунте, иметь хорошую маневренность, то ваш выбор шоссейный кран.

4.3. Габариты и подготовка площадки: важность опорного контура (выдвижных лап) для устойчивости.
Грузоподъемность автокрана 25т во многом зависит от правильно подготовленной площадки и опорного контура. Как правило, редко бывает так, чтобы площадка уже была идеально ровной. Поэтому прежде чем приступить к работам нужно ее подготовить. Для устойчивости техники используют выдвижные опоры, или аутригеры.
Основные требования к подготовке площадки:

• Мониторинг рельефа и габаритов площадки. Автокран должен нормально помещаться на площадке, не должно быть никаких мешающих ему объектов.
• Отслеживание рисков при работе на сложных почвах. Например, на раскисшем от дождя грунте будет сложно установить опоры, что может привести к внештатной ситуации.
• Оценка подъездных путей. Перед выполнением работ составляется план, в нем обязательно прописывается этот пункт. Ведь этими путями к площадке будут подвозить материалы.
• Работа на кране не должна проходить вблизи ЛЭП, иначе это может привести к блокированию техники.

5.1. Работа под проводами (ЛЭП): правила установки крана в охранной зоне и получение разрешений.
В случае, если работа автокрана планируется вблизи ЛЭП, это привносит дополнительные сложности. Необходимо строго придерживаться определенных требований.
Регламент проведения работ автокрана вблизи ЛЭП:

• Составляется наряд допуск на размещение техники и выполнение работ, в котором прописаны все требования к условиям труда и технике безопасности.
• Обязательно наличие проекта производства работ подъемными сооружениями (ППРк).
• Вне зависимости от грузоподъемности стрелы автокрана все работы проводятся вблизи электрических сетей только подконтрольно с лицом, назначенным для обеспечения техники безопасности.
• После размещения автокрана на площадке его заземляют при помощи устройства - заземлителя.
• Только при нахождении подъемных и выдвижных частей крана в транспортном положении возможен проезд под высоковольтными линиями электропередач.
• Снижение скорости передвижения до 10 км/ч.
• Если планирует работа автокрана вечером, то это возможно в случае отключения линии электропередач и соответствии освещения ГОСТ 121046-85.

Что входит в обязанности ответственного за безопасное проведение работ автокрана:

• Проведение инструктажа по технике безопасности под роспись.
• Крановщик также под роспись знакомится с требованиями наряда допуска и ППРк.
• Определить точное местонахождение техники.
• Проконтролировать, правильно ли установлен кран.
• Произвести запись в журнале крановщика о разрешении работ.
• Если работы проводятся вблизи высоковольтных линий электропередач, территорию ограждают сигнальными флажками.

5.2. Бортовые компьютеры (системы безопасности)
Бортовые компьютеры автокрана призваны обеспечить безопасность оператора, а также передать ему всю важную информацию. Это происходит через информационный центр приборной панели.
Перечень функций бортового компьютера:

• Слежение за параметрами работы техники. Оператору предоставляется информация о состоянии шасси, расходе топлива, видеть, какое давление в шинах, оценивать груз, положение машины.
• Блокировка опасных операций, например, не допускает опрокидывания крана. Для этой цели используется ограничитель грузового момента (ОГМ).
• Выявление неполадок в работе помогает предотвратить аварии и проводить своевременный тех. осмотр.
• Просчитывание рабочих циклов путем расчета грузоподъемности и траектории движения. Это повышает производительность техники.
• Выведение нужной информации оператору на экран.

Элементы безопасности бортовых компьютеров:

• Ограничитель момента силы нужен для контроля функций экрана при помощи сигнальных датчиков. Оператор видит информацию о нагрузке и не выходит за требуемые параметры.
• Микропроцессорный регулятор грузоподъемности. Определяет, не перегружен ли кран, для исключения переворачивания. Является носителем и адресным хранением информации, осуществляет перенос данных в компьютер.
• Системы на основе программируемых логических контроллеров (ПЛК). Автоматически снижает скорость или останавливает механизм при достижении критического положения, программирует зоны работы крана.

Модули защиты от опасного напряжения МЗОН-1 это составляющая приборов безопасности крана. Он способен определять нахождение вблизи линий электропередач по диапазону частот. Далее подается сигнал в ОНК и происходит блокировка операций (стрела не поднимается и не поворачивается) Это предотвращает замыкание или обрыв сети электропередач, и исключает угрозу жизни оператора. Ограничитель нагрузки крана ОНК контролирует и анализирует информацию с других датчиков. Если показания критические, питание отключается. Это обеспечивает безопасное движение техники и исключает ее переворачивание при перегрузе или в случае, если длина вылета стрелы автокрана превышена.

6.1. Регистрация в реестре ОПО (Опасный производственный объект).
Автомобильные краны нужно обязательно регистрировать как ОПО (опасные производственные объекты) в Ростехнадзоре. Так как они это одновременно и техника для погрузки разгрузки, и транспорт, сделать это нужно сразу после приобретения машины, получения нового техпаспорта в течении 20 рабочих дней. Иначе пользоваться техникой нельзя. Зарегистрировать технику имеет право только юридическое лицо.
Какие документы нужны для регистрации автокрана как ОПО:

• Подача заявления;
• Наличие паспорта на подъемное сооружение и сертификат соответствия;
• Наличие договора о праве на площадку;
• Документы права собственности на автокран;
• Техническое освидетельствование автокранов подразумевает оценку его состояния на текущий момент, направленное на дальнейшую безопасную эксплуатацию техники.

Какие составляющие крана подлежат диагностике:

• Приспособления для захвата груза, крюки;
• Прочность креплений канатов;
• Работоспособность блоков, осей и узлов креплений;
• Достаточно ли надежна система заземления;
• Баланс балласта к противовесу согласно требованиям нормативов.

6.2. Техническое освидетельствование
Освидетельствование бывает полное (ПТО) и частичное (ЧТО). Полное освидетельствование подразумевает осмотр техники и проведение испытаний на статику и динамику. Оно проводится 1 раз в три года. При частичном освидетельствовании выполняется только осмотр. Он проводится раз в год.

6.3. Квалификация персонала: какие удостоверения должны быть у крановщика и стропальщиков.
Перечень документов, необходимых для работы крановщиком:

• Удостоверение крановщика (должны быть указаны типы кранов);
• Свидетельство о присвоении профессии;
• Медицинское освидетельствование;
• Инструктаж по технике безопасности и охране труда;
• Допуск на высотные работы;
• Удостоверение стропальщика.
